L4-B PLUS

SOSTITUZIONE DELLE 3-500Z CON UNA GU74B

L4-B PLUS

SOSTITUZIONE DELLE 3-500Z CON UNA GU74B IN UN AMPLICATORE DRAKE MODELLO L4-B

Obbiettivi della modifica:

1. Sostituire le valvole 3-500Z in vetro con una metallo-ceramica GU74B.
2. Mantenere l’alimentatore L4 PS come in origine (no modifiche).
3. Sostituzione la commutazione RF con relè sotto vuoto.
4. Preservare l’estetica dell’amplificatore.
5. Mantenere un taglio di potenza output di 1KW (vedi alimentatore non modificato).

Installazione:
Manuale di riferimento DRAKE L4-B
Collegare il cavi PTT-ON (VOX RELAY), ALC (XMTG AGC OUT) e RF INPUT al RTX .
Collegare il RF OUTPUT all’antenna ( ATTENZIONE ROS < 1,5 )
Collegare cavo multipolare proveniente dal L4 PS
Collegare cavo alta tensione

ATTENZIONE NON ATTIVARE L’AMPLIFICATORE SENZA L’ALTA TENSIONE SULLA PLACCA DELLA GU74B

Operabilità amplificatore L4-B PLUS
Attivare pulsante ON – OFF su posizione ON si attiva spia ROSSA (Presenza tensione filamento )
Mantenere pulsante CW/TUNE – SSB su posizione CW/TUNE
Predisporre i comandi di BAND e PLATE sulla frequenza richiesta , mentre LOAD posizione 5
Predisporre comando AGC/STANDBY – PUSH sulla posizione 10 e premuto (comando di trasmissione non attivo).

Dopo 60 sec dalla attivazione in ON , si attiva spia gialla
Dopo 150 sec dalla attivazione in ON , si attiva le lampade degli strumenti (amplificatore pronto)
Predisporre comando AGC/STANDBY – PUSH tirando il pomello si sblocca il comando di trasmissione t PTT-ON .
Attivare PTT-ON senza potenza del RTX, lettura della corrente di riposo su PLATE AMPERS tra 0,08 e 0,1 tornare in PTT-OFF.

Predisporre RTX per 20 Watt output e attivare PTT-ON eseguendo procedura di accordo.
Portare RTX per una potenza di eccitazione di 70 Watt andare in PTT-ON e affinare accordo , regolare potenziometro del comando AGC/STANDBY – PUSH per un aumento dell’eccitazione mantenendo la Grid Corrent inferiore 30 mAdc (ruotare in senso orario , verso 10, se si supera )
In queste condizioni si ottengono 500 Watt nella posizione CW/Tune mentre nella posizione SSB si ottengono 800 Watt tono singolo.

In fonia con lettura del picco (Bird 43 predisposto per letture di picco) si ottengono nella posizione SSB valori che superano il 1 KW.

Circuito di bias della GU74B
La tensione della G1 del tetrodo, tramite un RB1 potenziometro a filo da 5K e 5Watt, varia da -105Vdc a 30Vdc quando il comando di trasmissione è attivo ( PTT- ON ), la regolazione permetterà di fissare la corrente di placca per il funzionamento in AB1 ( dai 70mA ai 100mA ).
Nella condizione di riposo ( PTT-OFF ) la tensione si porta a -145 Vdc che porta la valvola all’interdizione.

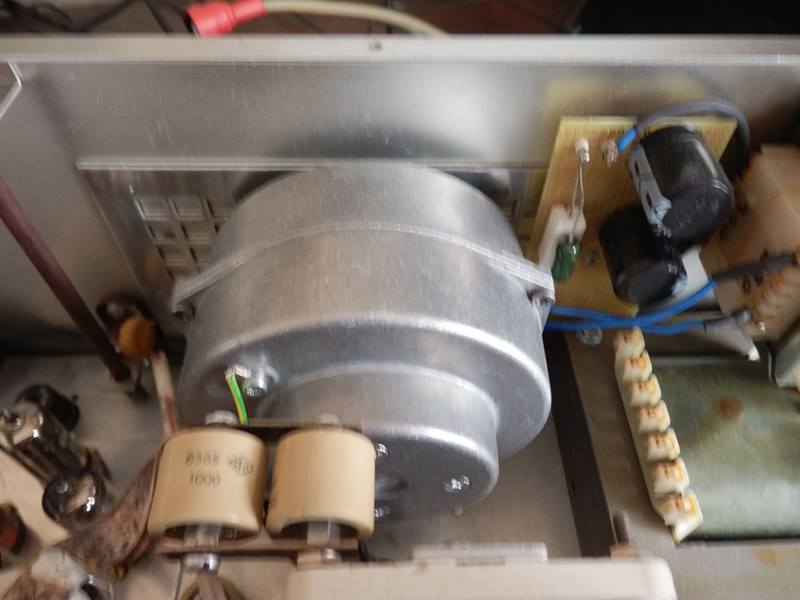

Circuito per la tensione di G2
La tensione a 300 Vca è raddrizzata tramite ponte e livellata tramite capacità e tramite una resistenza da 1,2 K e 7Watt collegata a un quartetto di 0A2 stabilizzatrici a gas che forniscono una tensione di 300 Vdc per polarizzare la griglia schermo della GU74B.
Un fusibile da 1/16 A è posto in serie, prima di alimentare la G2, per proteggere la griglia .
E’ presente lo shunt per la misura della corrente della griglia schermo, fondo scala 0,1 A dc.

ATTENZIONE NON ATTIVARE L’AMPLIFICATORE SENZA L’ALTA TENSIONE SULLA PLACCA DELLA GU74B

Le funzioni svolte da questa parte di circuito sono le seguenti:
• Interfaccia del comando di trasmissione proveniente dall’esterno presa RCA ( PTT- TX ), attivo verso GND, corrente 10 mA dc circuito chiuso, tensione 12 Vdc circuito aperto, utilizzo di un 4N33. • Ritardo attivazione comando di trasmissione 2,5 sec, utilizzo di un 555.

• Relè RL1 per attivare accensione lampade strumenti dopo 2,5 sec AMPLIFICATOR PRONTO e abilitazione comando di trasmissione dopo 2,5 sec ABILITAZIONE PTT.
• Relè RL2 per attivare commutazioni RF , tensione di 28 Vdc comando PTT-ON relè sotto vuoto RLV1 e RLV2 e attivare relè RL4 velocità ventola.
• Relè RL3 per attivare la commutazione della tensione di BIAS verso il circuito di bias della GU74B.

Modifica circuito di commutazione per le letture strumento
Si è sostituito il commutatore per la selezione delle portate, in particolare:
• Plate Voltage fondo scala 4 KVdc (Scala di lettura bassa)
• Grid Corrent fondo scala 100 mAdc (Scala di lettura bassa : 4)

lettura della corrente di G2 mantenere corrente inferiore 30 mAdc (ridurre eccitazione se si supera)
• 3000 watts fwd fondo scala 3 KWatt ( Scala di lettura alta * 10 )
• 300 watts ref fondo scala 300 Watt ( Scala di lettura alta )
• 300 watts fwd fondo scala 300 Watt ( Scala di lettura alta ).

Nota:
Il galvanometro originale è stato sostituito perché rotto, inseriti in parallelo shunt e diodi contrapposti sul nuovo.

Gino 029
